由“全國高壓開關設備標準化技術委員會”制定的JB8738—1998《3.6—40.5KV交流高壓開關用真空滅弧室》中規定“內部氣體壓力測量及允許儲存期檢查”是生產和使用高壓開關設備真空滅弧室的單位的試驗必做項目，并規定滅弧室的允許儲存期為20年。真空滅弧室內部氣體壓力應低于6.6×10-2Pa。儀天成電力設備有限公司推出的YTC3991高壓開關真空度測試儀是經現場多次試驗后不斷完善的升級換代產品。該產品結構緊湊，機型輕便小巧，測試時間更短，測量可靠性、穩定性、精度更高，功能更加完善。本文就此儀器的測試原理以及主要技術特點做以下的講解。

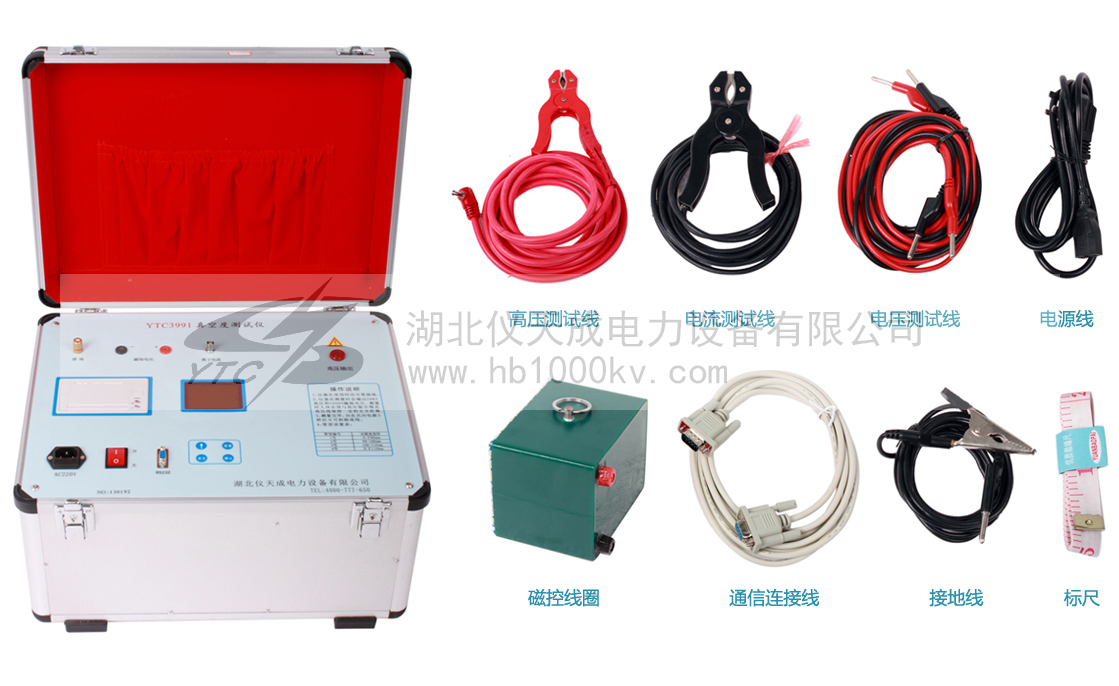

產品圖片：
測試原理：
本儀器采用磁控放電法進行測量。將真空開關滅弧室的兩觸頭拉開一定的距離，施加電場脈沖高壓，將滅弧室置于螺線管圈內或?qū)⑿滦碗姶啪€圈置于滅弧室外側，向線圈通以大電流，從而在滅弧室內產生與高壓同步的脈沖磁場。這樣，在脈沖強磁場和強電場的作用下，滅弧室中的帶電離子作螺旋運動，并與殘余氣體分子發生碰撞電離，所產生的離子電流與殘余氣體密度即真空度近似成比例關系。對于不同的真空管型號（管型），由于其結構不同，在同等觸頭開距、同等真空度、同等電場與磁場的條件下，離子電流的大小也不相同。通過實驗可以標定出各種管型的真空度與離子電流間的對應關系曲線。當測知離子電流后，就可以通過查詢該管型的離子電流一真空度曲線獲得該管型的真空度。
在常規磁控放電測試滅弧室的真空度時，為了提高其測試靈敏度，需從斷路器上卸下滅弧室，并置于螺線管線管內。這樣一來，滅弧室在重新裝回斷路器時需要調整機械參數，工作量很大并需專業人員。而使用新型磁控線圈可以從側面包圍滅弧室，這樣就不必拆卸滅弧室。而采用單片微機進行同步控制與數據采集處理，提高了滅弧室真空度的現場測試靈敏度。
儀器特點：
1、可定量測量各種型號真空開關滅弧室內的真空度；
2、現場測量時不需拆卸真空開關；
3、測試結果準確可靠；
4、液晶漢字顯示，操作更加簡單方便；
5、可保存、打印、查看測試的歷史試驗數據；
6、儀器帶有RS232通訊接口，可以連接計算機,實現通過計算機對儀器控制與操作等多種功能；
7、儀器重量輕，攜帶方便；
儀天成電力設備有限公司
2018年10月12日
